PROJECT

SUM UP

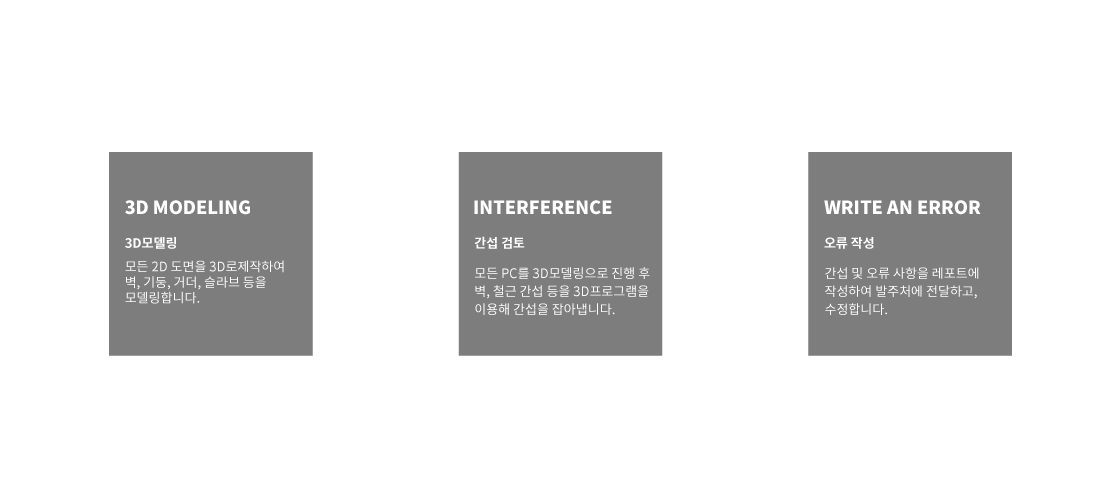

2D 도면을 3D로 모델링하여 BIM 검토 (PC 간섭 및 오류검사)를 진행하였습니다.

BIM 검토

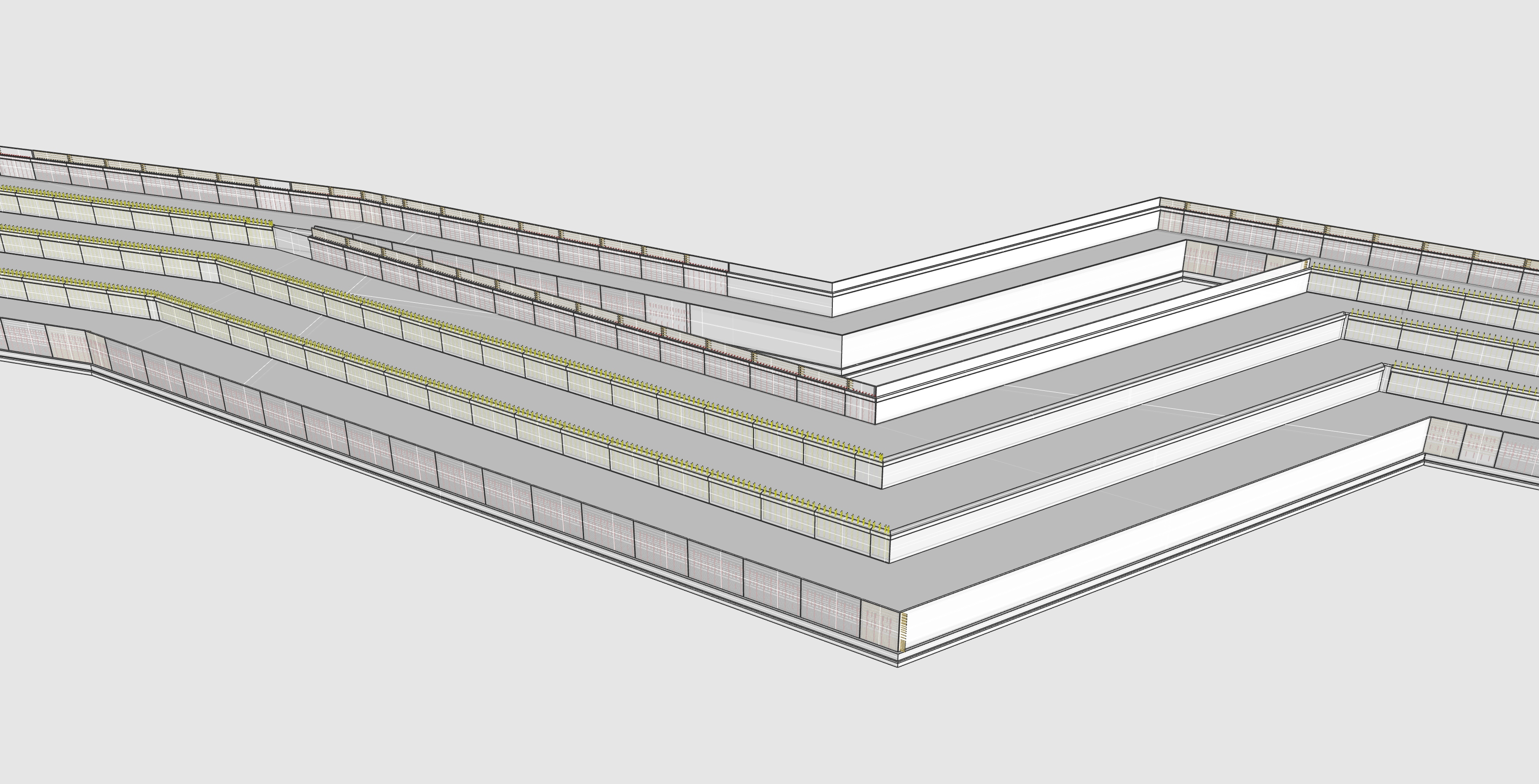

3D모델링
3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다.

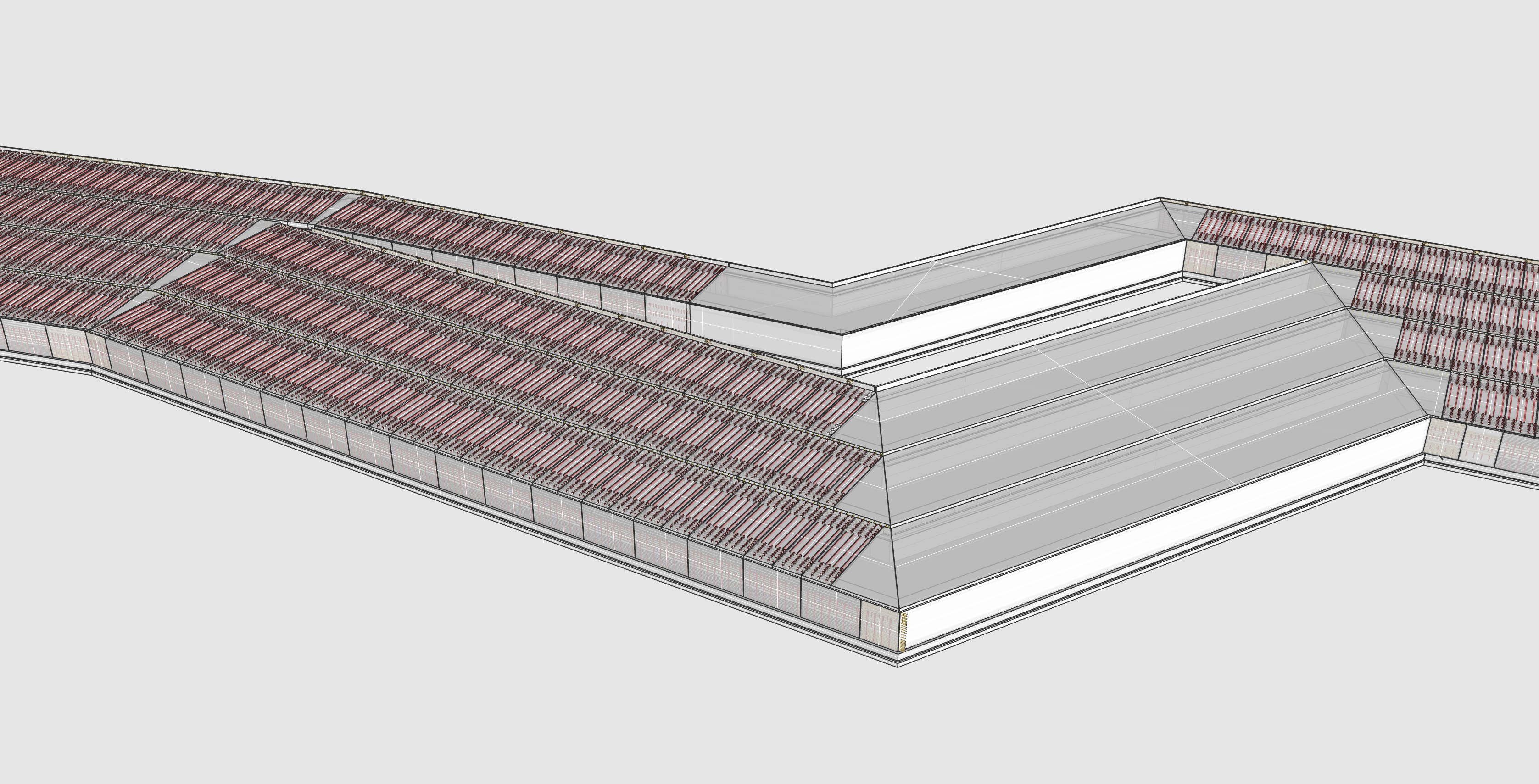

구조객체
내력벽, 기둥, 보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다.

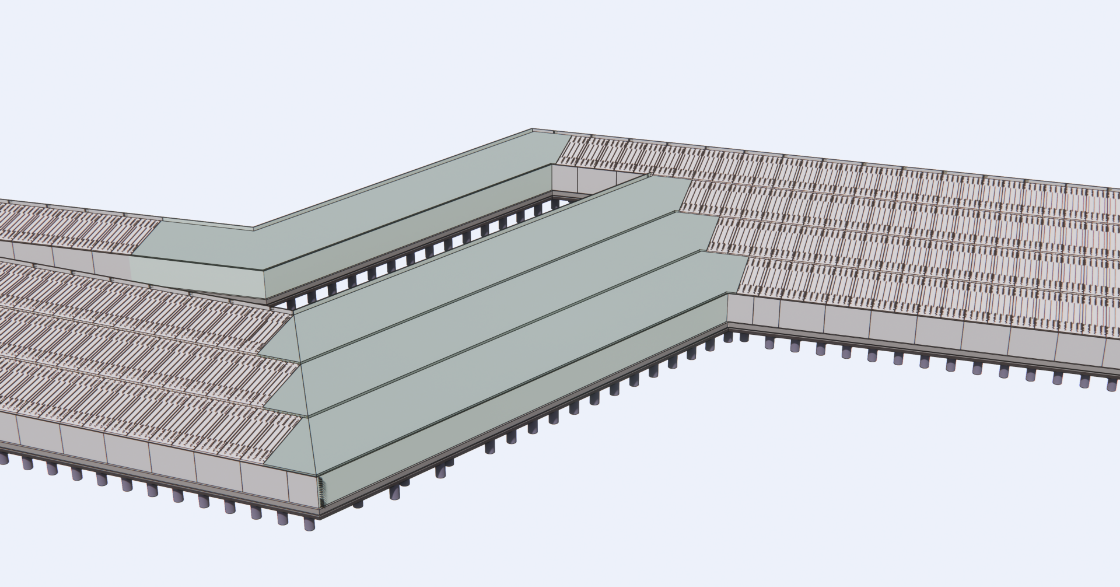

건축객체
3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다.

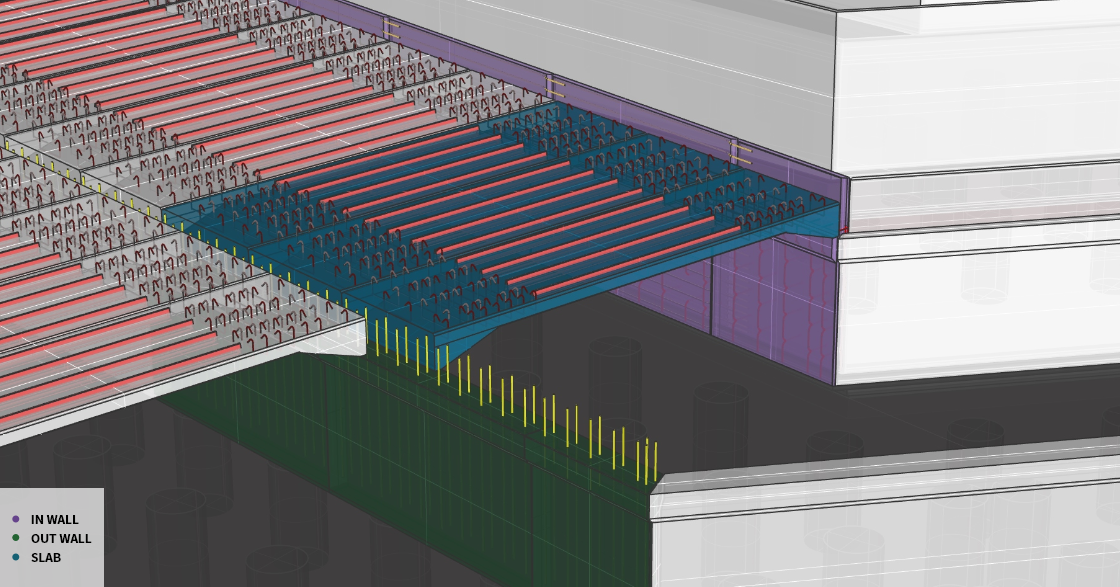

통합검토
건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다.

PC간섭

3D모델링 진행 후 도면에 배치하여 각 PC별 간섭이 있는지 검토합니다.

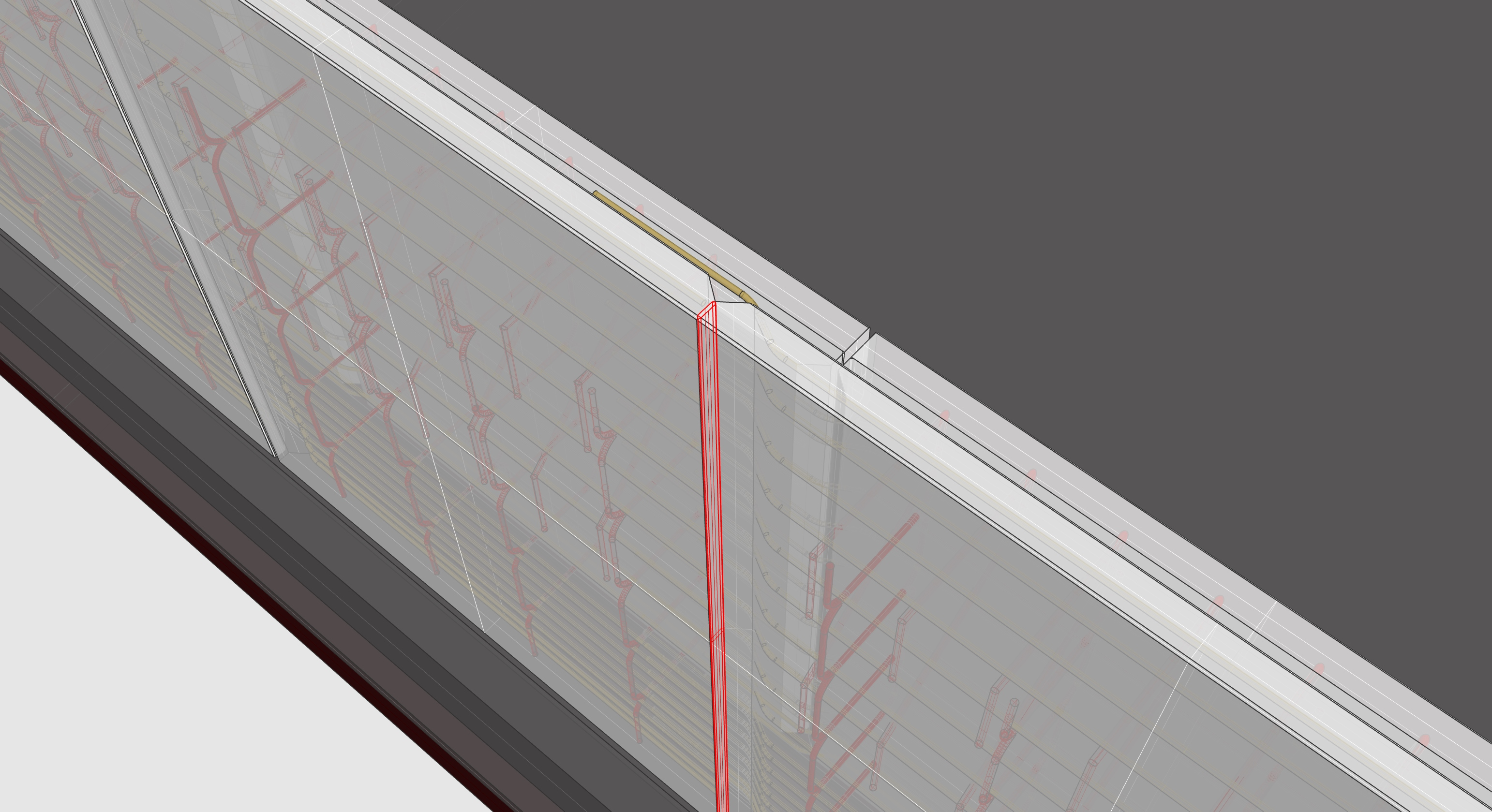

검토 내용｜거더의 조립평면도와 배치도가 맞지 않아 생긴 간섭
작업 내용｜벽체제작상세도면 미러로 인한 오류로 수정 후 진행

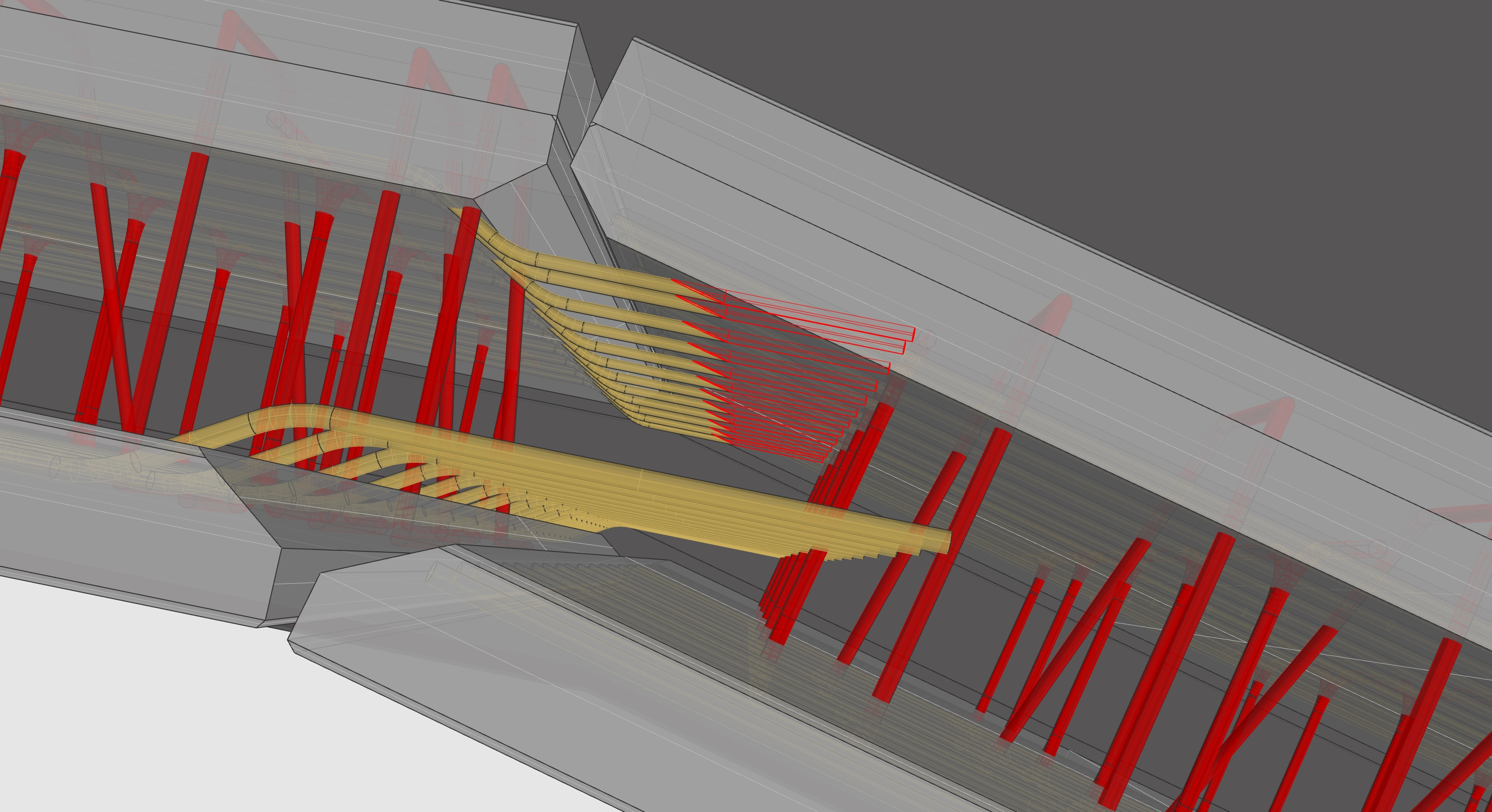

검토 내용｜벽체의 연결점에서 코브라철근 형태가 변경되지 않아 간섭 생김
작업 내용｜제작상세도면 코브라철근 형태 수정 후 진행
